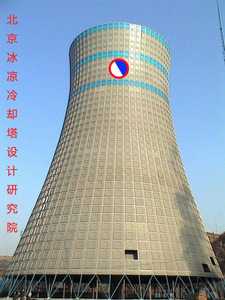

净环水双曲线玻璃钢冷却塔

1、系列型号说明
N 　　　　T 　　　　Z　－ - -X
　净环水 　冷却塔 　自然通风　 序号
2、设备特点
  （1）节约能源。该塔为自然通风，不用电。以NTZ-15型为例，冷却水量1000m3/h，与机力通风冷却塔比较，一年可节约用电约38万度。
  （2）基建费用低。与同类型钢筋混凝土双曲线冷却塔比较，可节约基建费约10~15%。
  （3）维修费用少。该塔无风机，不存在风机、电机维修问题，与机力通风冷却塔比较，维修费用少，运行可靠。
  （4）噪音低。出塔风速小，噪音极低。
  （5）自重较轻，安装方便，防腐性能好。该塔塔体为玻璃钢，填料为玻璃钢，钢体内、外表面均进行严帮防腐。
  （6）冷却效果好。淋水填料采用新型高效玻璃钢斜波填料，阻力小，冷却效果好。
3、适用条件
  本系列产品适用于各种工业净环水系统。进水中悬浮物含量≤50mg/l，进出水温差≤10℃。

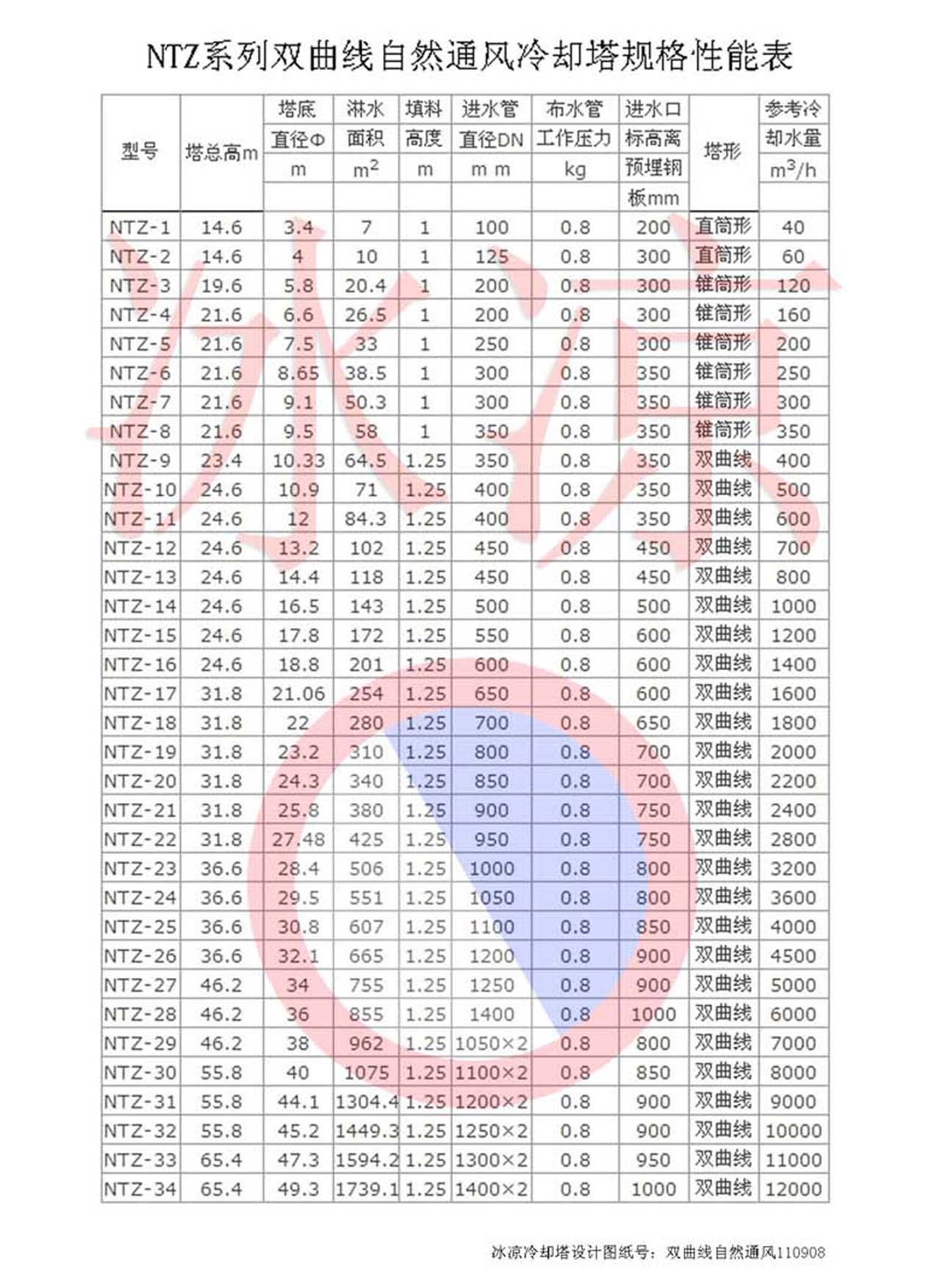

4、产品规格及性能
  NTZ系列塔的参考冷却水量是按下列条件计算的：θ=31℃，t=27℃，Pa=711mmHg，t1=42℃,t2=32℃。如上述条件有变化，则冷却水量相应变化。各塔基础图函索。

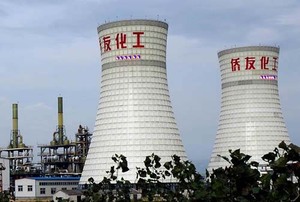

1、系列型号说明
W 　　　T　　　 Z　　 －- -X
　污环水 冷却塔 自然通风　　 序号
2、设备特点
（1）自然通风，无风机，节约能源，出塔风速小，噪声极低，不存在电机、风机腐蚀问题，维修费用小，运行可靠。
  （2）本类冷却塔均晋严格防腐，塔内钢件均采用玻璃钢防腐护套，壳体及填料全部为玻璃钢结构，轻质高强，耐硫、酚类介质，安装维护方便。
3、适用条件
  本系列产品适用于烟煤及无烟煤气站的洗涤水冷却，对于含焦油量小于2000mg/l，悬浮物小于2000 mg/l的其它废水均能适用。
由于是专用污水塔，故对填料阻力设计上已考虑了积泥、挂油等条件。
本系列产品整体材质耐蚀、耐温性能好，对于化工行业酸性废水，对于各行业的高温水的冷却及其清洁高温差循环水冷却水均能适用。
试验证明：
  （1）、塔体及填料可适用有一定量的有机溶剂的污水。
  （2）、当塔体及填料在不淋水和淋污水时，其抗拉强度均满足要求而淋污水时抗拉强度高于无水时的抗拉强度。
  （3）、水温高抗拉强度高。

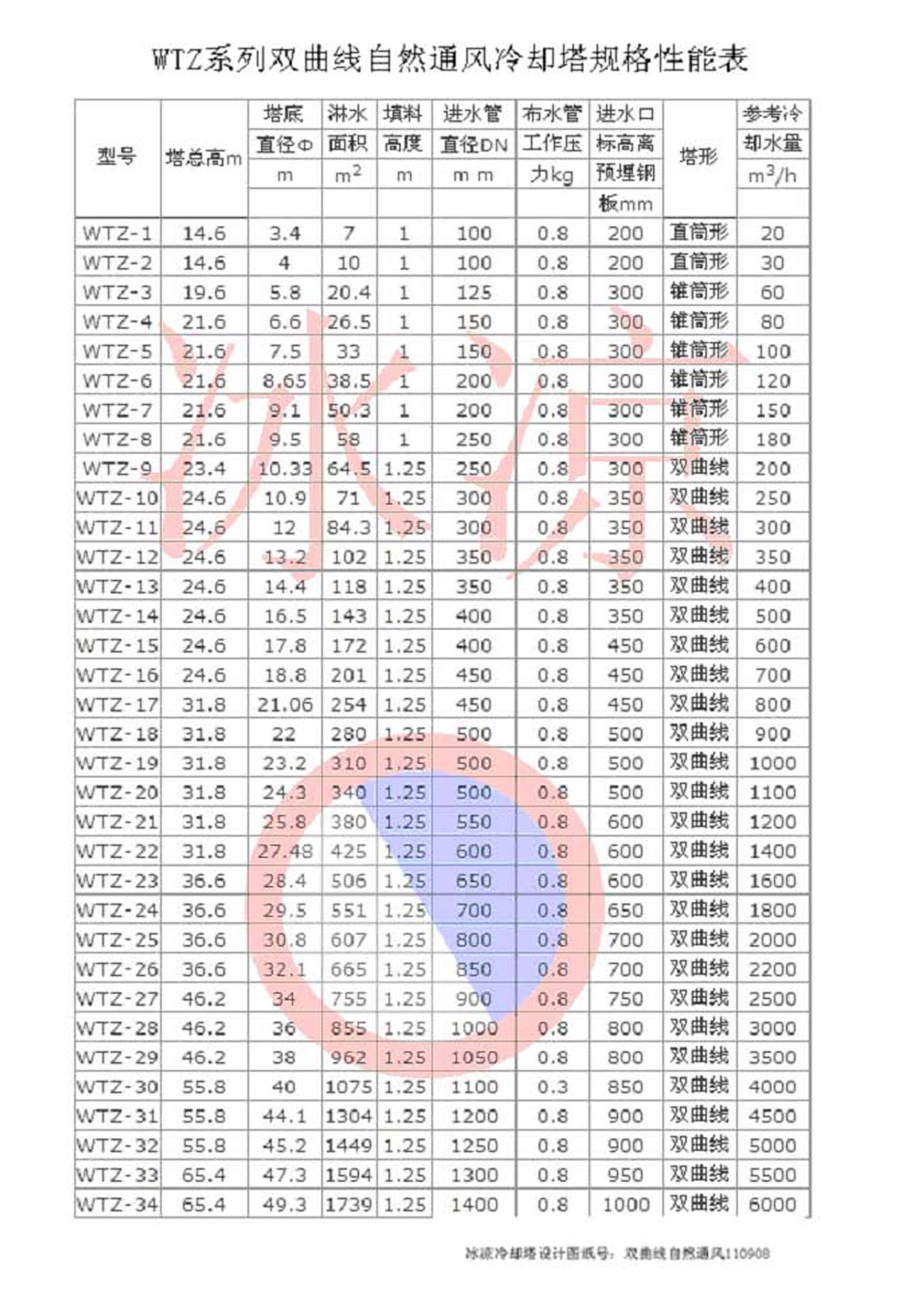

4、产品规格及性能
  本系列塔适用于大温差、高进水温的条件。如煤气站循环水进塔水温55℃~50℃，出塔水温40℃~35℃，一般温差在15℃。
WTZ系列塔的参考水量，即在t=28°，θ=-31.5°，Pb=753mm，ω=0.8，t1＞50°。如上述条件有变化，则冷却水量相应变化，各塔基础图函索。
