底部风机冷却塔（鼓风式 / 强制通风冷却塔）

底部风机冷却塔行业标准名称为鼓风式冷却塔（Forced Draft），风机全部布置在塔体底部 / 下部进风口，主动把室外冷空气向上鼓入塔内，与自上而下喷淋的热水逆向换热，区别于传统塔顶风机抽风（引风式）冷却塔。

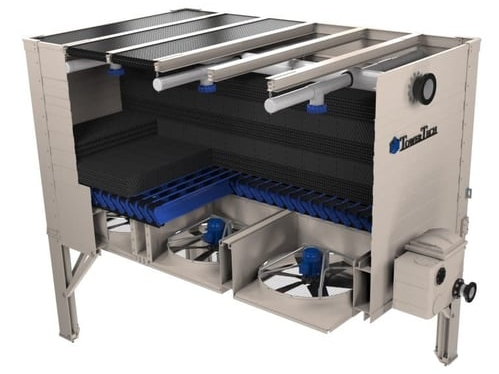

底部风机冷却塔实物

一、核心结构与工作流程

1. 主体结构（自下而上）

1.底部风机组：多台小型直联风机并排安装，地面高度，配套电机、变频、检修门；

2.导风百叶 / 进风仓：过滤杂物、均匀布风；

3.集水盘：收集冷却后的冷水；

4.填料层：水膜 / 点滴填料，增大水气接触面积；

5.上部布水系统：热水从顶部均匀喷淋；

6.收水器：拦截水雾，降低飘水损耗；

7.顶部敞口排风：湿热空气向上排出。

2. 换热原理

1.高温循环水从塔顶喷淋向下流经填料；

2.底部风机加压鼓入常温空气，自下而上穿过填料；

3.水气逆向接触，水分蒸发带走热量，水温下降；

4.冷水落入底部集水池循环回用，湿热空气从塔顶排出。

二、核心优势（对比传统塔顶风机）

1.维护极度方便，安全无高空作业 风机、电机全部在地面，无需爬梯、吊车，单人即可检修更换电机，大幅降低高空坠落风险；多风机模块化，单台故障其余照常运行，不停机维修。

2.风机耐腐蚀寿命更长 风机处在干燥低温进风侧，不接触塔内湿热腐蚀性水汽，电机、轴承锈蚀速度远低于塔顶风机（塔顶风机长期吸入高湿含药剂废气）。

3.飘水率极低，节水环保 塔内为正压，塔顶排风风速平缓，收水器拦截效果强，飘水损耗可低至 0.0004%，减少药剂浪费、周边腐蚀污染。

4.整机高度更低，场地适配强 无顶部大型风机筒，塔体更矮，厂房、地下室、楼顶低矮空间均可安装；模块化拼装，可多台并联扩容。

5.风量可控、冷却稳定 底部加压送风，不受外界侧风、大风干扰，全年水温波动小；搭配多台变频小风机，按需启停调速，节能效果好。

三、主要短板

1.塔内正压，易热风回流 若安装空间狭小、通风差，塔顶排出的热湿空气容易被底部风机重新吸入，降低冷却效率；需预留足够排风扩散空间。

2.同冷吨下风机总能耗略高 鼓风需要克服塔内填料、收水器阻力，风压大于抽风式，长期满负荷运行电费略高，变频可大幅抵消该缺点。

3.底部易积灰堵塞 风机从地面直接吸风，粉尘、柳絮、落叶易进入填料，需定期清洗进风百叶与填料。

4.低频噪音集中在下部 风机贴近地面，近距离噪音明显，机房 / 居民区使用需配套隔音消声器。

四、适用场景

1.对检修安全要求高：数据中心、医院、制药、精密化工（禁止高空动火 / 检修）；

2.楼顶 / 低矮厂房、层高受限：商场中央空调、小型生产线冷却；

3.沿海、有腐蚀性水汽环境：化工、电镀、海水冷却（风机远离腐蚀湿气）；

4.需连续不间断运行：多风机冗余设计，单台故障不停机；

5.环保管控严格、限制飘水：城市市区、临近办公楼、绿化带。

五、与传统塔顶风机（引风式）核心对比

表格

对比项底部风机（鼓风式）塔顶风机（引风式）

风机位置塔底进风口，地面高度塔顶出风口，高空

塔内气压正压送风负压抽风

维护难度地面检修，无需登高高空作业，需爬梯 / 吊车

风机腐蚀程度低（干冷空气）高（湿热废气）

飘水损耗极低偏高

整机高度矮，占地紧凑更高，顶部有风筒

热风回流风险高（空间狭小易回流）低

典型噪音位置设备底部楼顶高空

六、选型与使用要点

1.空间狭小项目必须预留 **≥3m 排风扩散距离 **，避免热风短路；

2.优先选多台小风机 + 变频配置，节能且冗余可靠；

3.粉尘多工况加装初效过滤网，定期冲洗填料；

4.居民区配套底部消音风道、隔音围挡；

5.闭式 / 开式均可做底部风机结构，高温工业冷却优先开式底部鼓风。

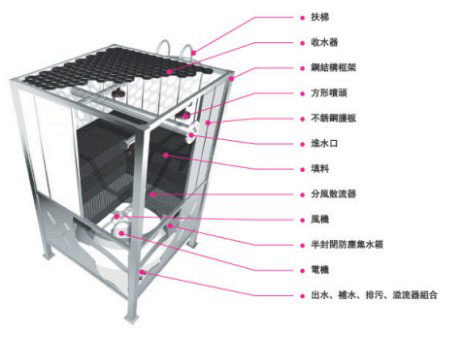

一、各部件功能逐条解析（由上至下）

1. 扶梯 用于顶部检修、清理收水器与喷淋管道，无需高空搭架，维护操作安全。

2. 收水器 拦截喷淋水雾，大幅降低飘水损耗，减少药剂流失与周边墙面腐蚀，满足环保低飘水要求。

3. 鋼結構框架（钢结构框架） 整机承重主体，全不锈钢材质，防锈耐腐蚀，适配沿海、化工潮湿工况，模块化拼装。

4. 方形噴頭（方形喷头） 布水均匀，不易堵塞，将热水均匀喷淋至填料表面，提升水气换热效率。

5. 不銹鋼護板（不锈钢护板） 塔体围护结构，隔绝内部水汽，防外部粉尘进入，整体美观、耐腐蚀。

6. 進水口（进水口） 高温循环热水接入端，连接设备换热回水管道。

7. 填料 水气换热核心介质，增大水与空气接触面积，依靠蒸发散热降低水温。

8. 分風散流器（分风散流器） 均匀分配底部风机送入的气流，避免局部风速不均，提升整体冷却均匀度。

9. 風機（风机） 布置于塔体底部，向上鼓入冷空气（鼓风式核心特征），全程接触干燥新风，不易锈蚀。

10. 半封閉防塵集水箱（半封闭防尘集水箱） 收集冷却后的冷水，半封闭结构防止落叶、粉尘落入，配套防溢流、防溅水设计。

11. 電機（电机） 驱动底部风机，处于干燥进风侧，远离塔内湿热腐蚀性气体，使用寿命远高于塔顶风机。

12. 出水、補水、排污、溢流器組合

1. 出水：冷却后冷水输送至生产 / 空调主机；

2. 补水：自动补偿蒸发损耗水量；

3. 排污：定期排出水箱水垢、杂质；

4. 溢流：水位超标时自动排水，防止溢水。

二、设备核心特点（底部鼓风式优势）

1. 维护便捷安全：风机、电机全部位于地面高度，无需登高检修，消除高空作业风险；

2. 风机耐腐长寿：电机、风机只接触室外干冷空气，不接触塔内湿热腐蚀水汽；

3. 整机低矮：无顶部风机风筒，层高受限厂房、楼顶均可安装；

4. 低飘水节水：塔内正压送风搭配高效收水器，水雾外溢量极低；

5. 模块化稳定：可多台风机并联，单台故障不影响整机运行，适配不间断生产场景。

三、适用场景

中央空调、数据中心 IDC、医药 / 食品加工、电镀化工、空压机 / 注塑机工业冷却、沿海高盐雾厂区。
