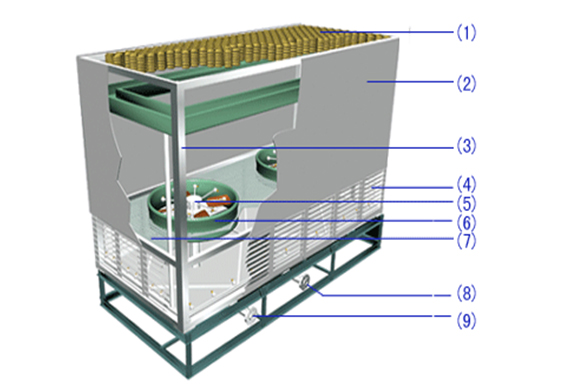

1、收水器 2、玻璃钢塔板 3、框架 4、带进风口填料 5、喷雾推进雾化装置 6、风筒 7、淋水板 8、进水管 9、出水管

一、概述：

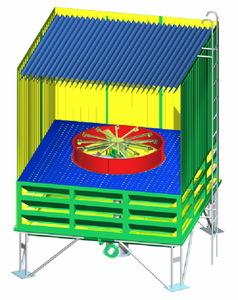

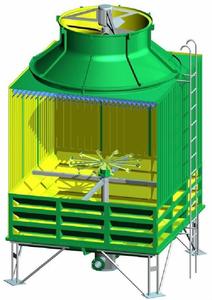

        WWDL系列喷雾推进通风冷却塔是一种新型塔，由我公司引进其先进的技术进行专业的生产、经销、该塔是无填料，无电动风机的新一代循环水冷却塔，是一种能量形态转换科技产品，该产品经过多年的深入研究与开发，产品逐步走向成熟，成为冷却塔行业中的一株奇葩。

二、原理：

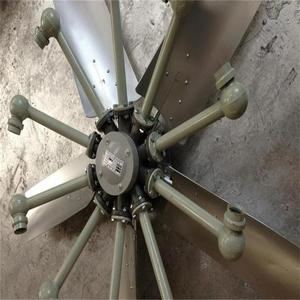

       喷雾推进通风冷却塔是由塔体、风筒、淋水板、收水器、收水槽、重力喷水系统以及具有喷雾和抽风双重效果的喷雾推进雾化装置所组成。其中喷雾推进雾化装置是本塔的核心部件，它包括旋转水室、旋流雾化喷头、风叶、转动机构等。本产品充分利用了原循环水系统中存在的压力，以此为动力源，压力水从进水管流入水室，经水室均匀分配到多支喷头，并从喷头以雾状喷出，在喷雾推力的作用下，使喷头及风叶同时旋转。喷头快速旋转又产生很大的离心力使水流离心增压，其结果形成喷射流体的速度加快，反过来又促进了喷雾推进雾化装置的转速增大，最后将水流的大部分能量转换为风能，并使雾流与冷风得到充分的传热传质，达到循环水降温的目的。
